江苏省扬州市绿源现代渔业发展有限公司水产设施养殖物联网监控系统采用以无线传感器网络（WSN）为核心的物联网方案对水产养殖进行实时监测，包括水产养殖物联网标量监控系统和视频监控系统两部分。

传感节点（采集器）实时采集水质参数（溶解氧、水温、PH）并将各参数数据传输至WSN 中继节点(有的传感节点通过 GPRS 模块直接将数据传送到系统级基站），WSN 中继节点将数据发送到 WSN 网关（或本地基站）。系统通过控制节点无线远程控制执行设备。

移动监控终端通过移动运营商网络连接本地及远程监控终端，可查看监测数据以及远程控制执行设备。视频监控系统对池塘及其采集、控制设备以及执行设备进行实时监控。

施工现场系统安装的相关照片如图 9-1 至图 9-4 所示。总控中心安装 12 块（3*4 块）46 英吋高清液晶拼接屏、一台46 寸触摸一体机及其相应设备等，监控终端软件具有实时测量数据及其融合数据表格显示、曲线绘制、虚拟现实显示功能；

具有历史数据查询、曲线绘制、报表统计、打印功能；

具有被控设备的指令控制及状态反馈显示功能、RFID 质量与安全溯源。总控中心及监控终端（包括固定终端和移动终端）软件如图 9-5 至图 9-16 所示。

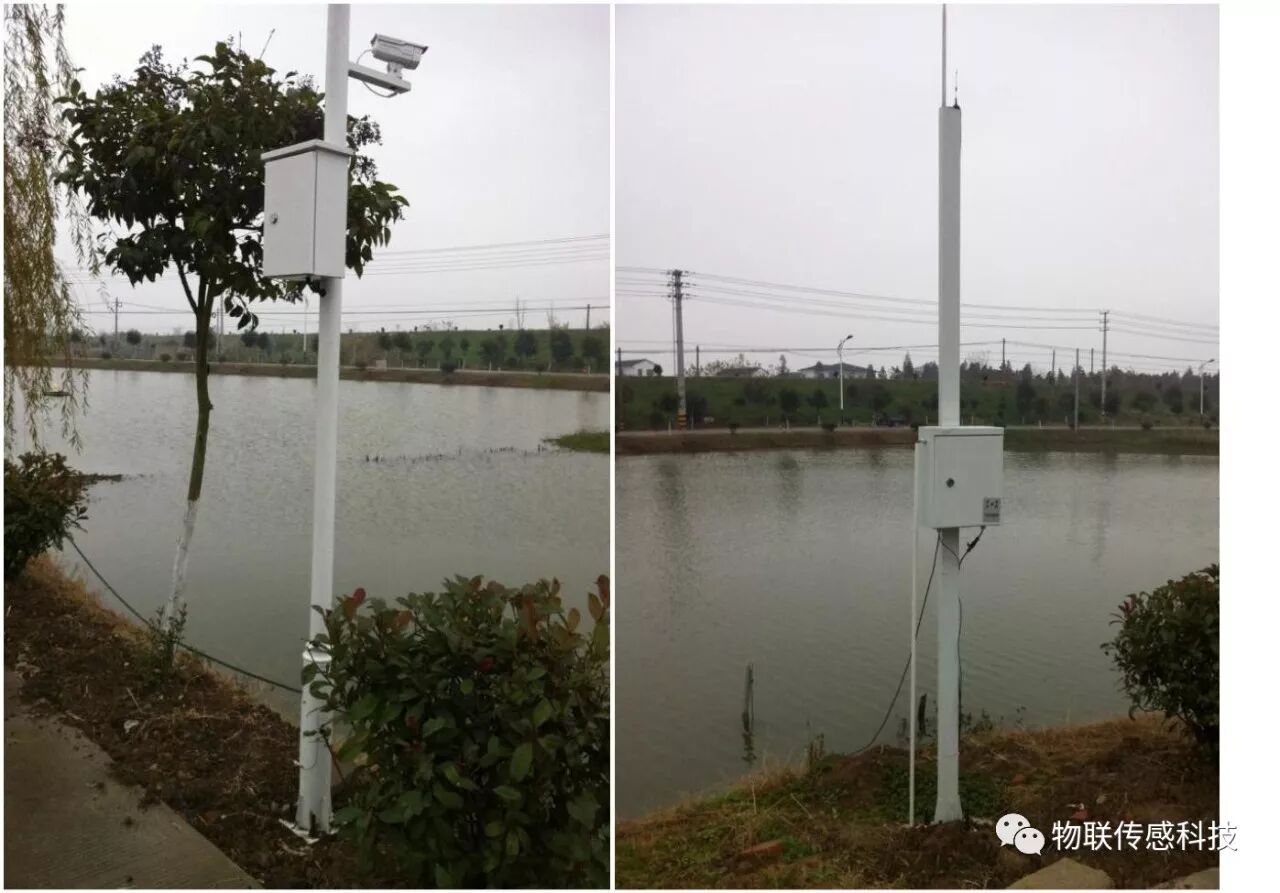

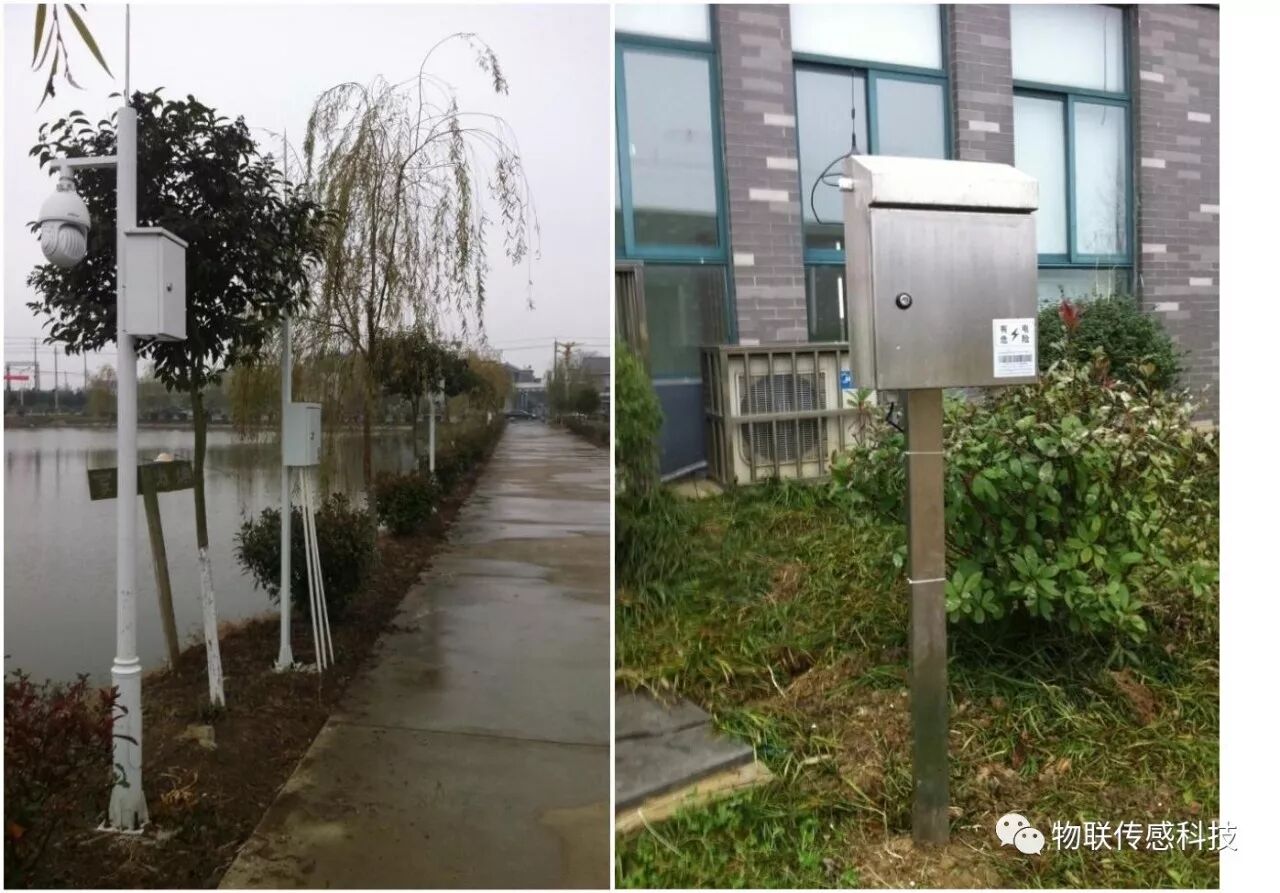

图 9-1 监控枪机图 9-2 水质控制器采集器

图 9-3 监控球机及水质采集控制器图 9-4 无线中继器

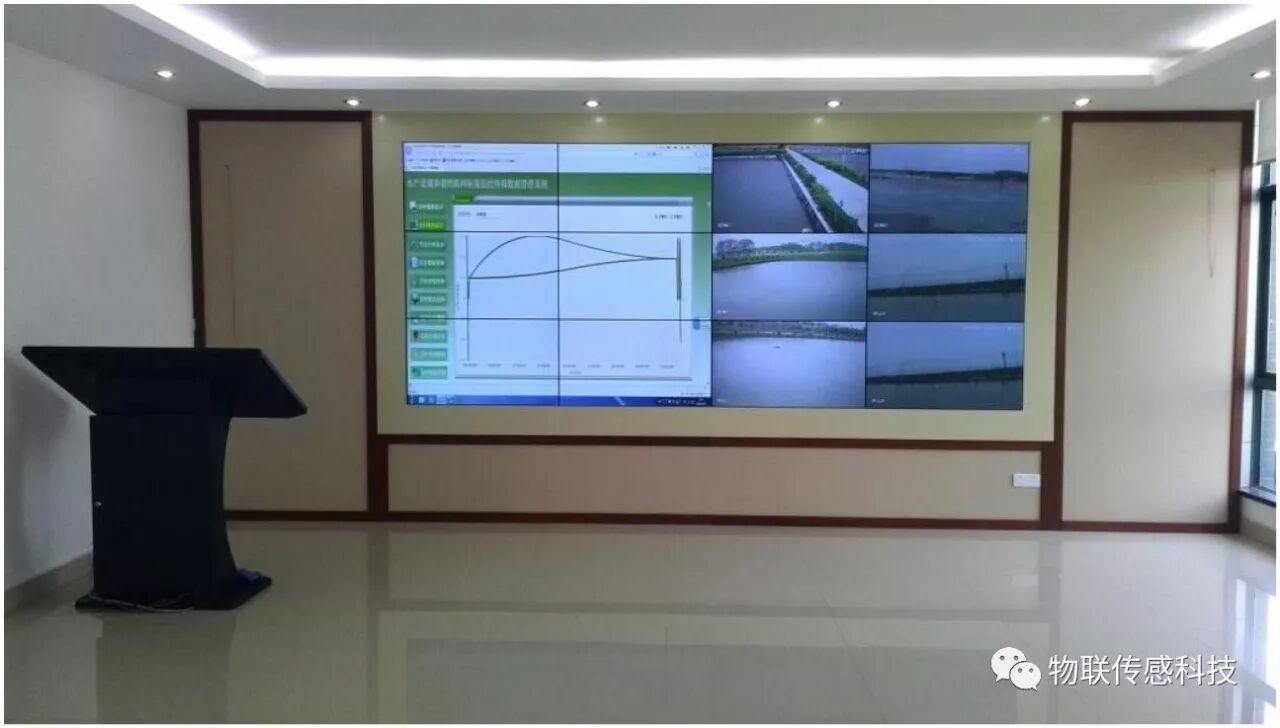

图 9-5 总控中心大厅

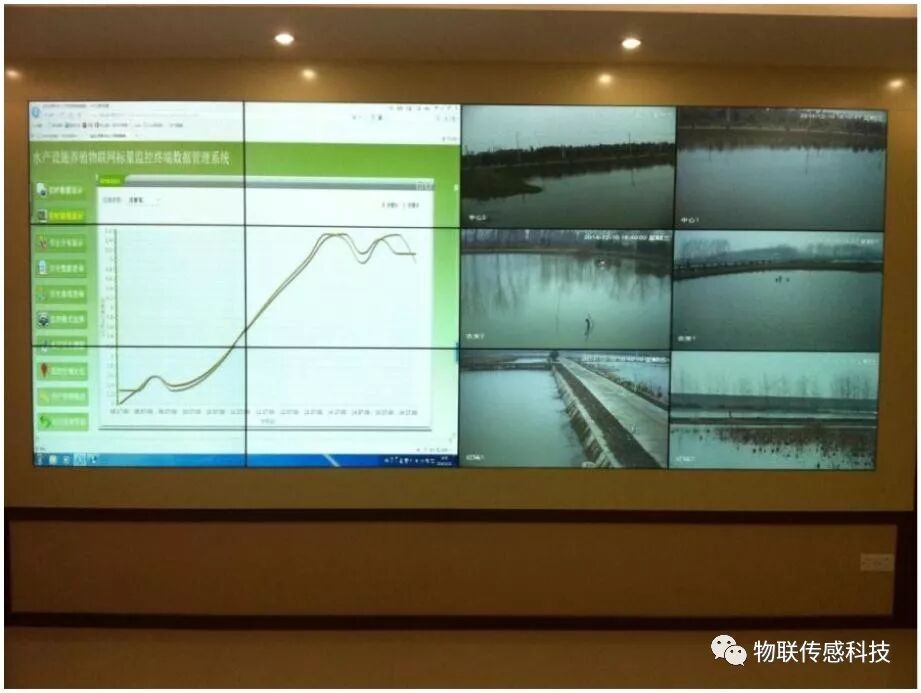

图 9-6 LED 拼接屏（标量数据及视频显示）

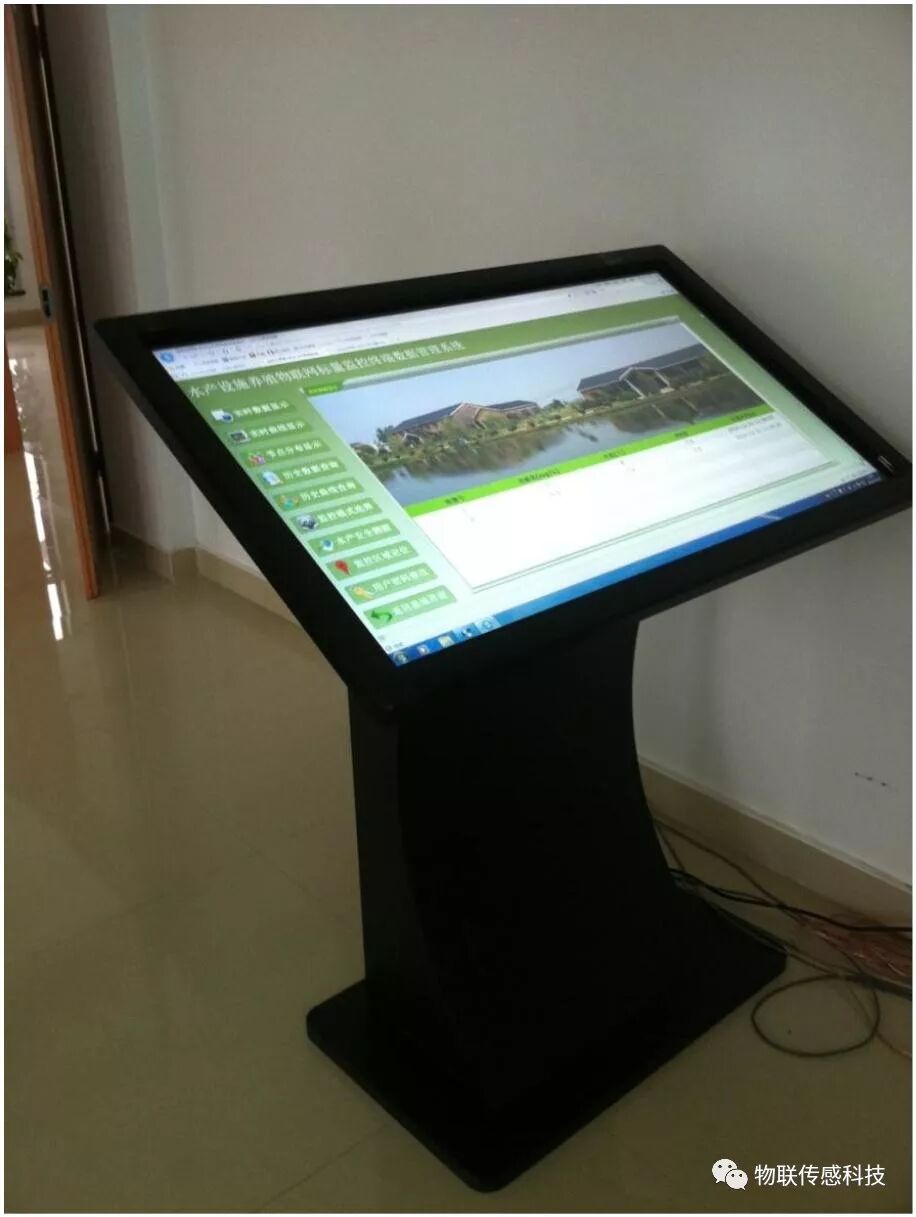

图 9-7 46 吋触摸一体机

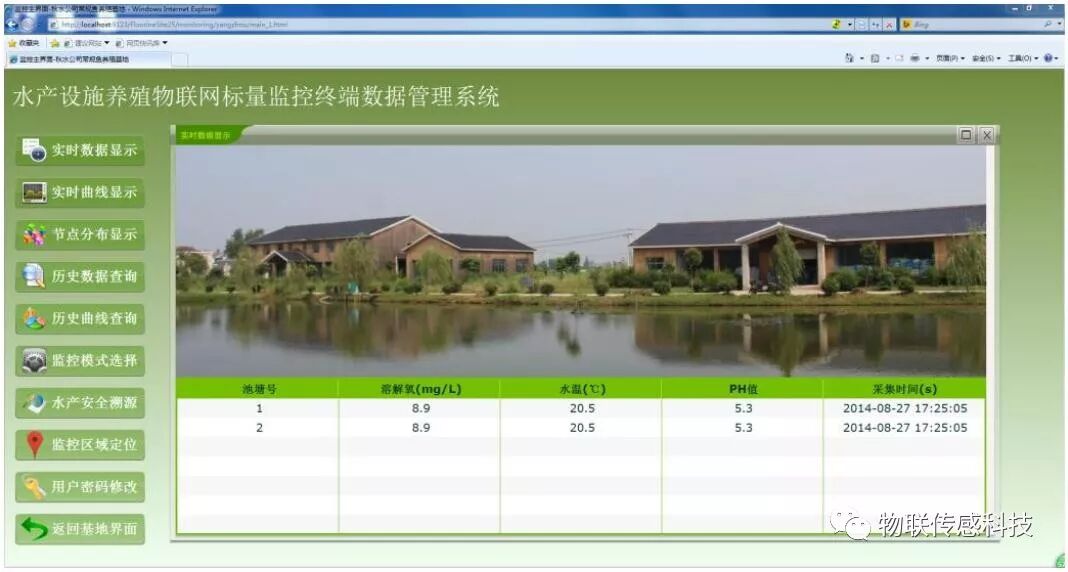

图 9-8 标量实时数据显示

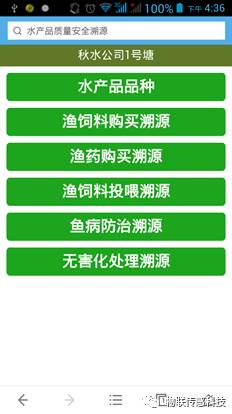

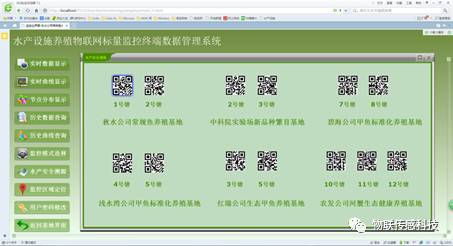

图9-15  水产质量安全溯源

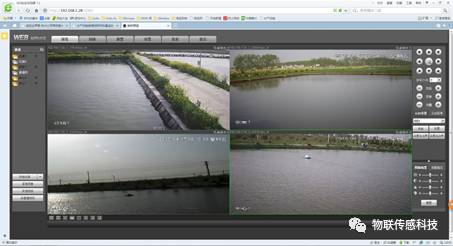

图9-16  视频监控界面

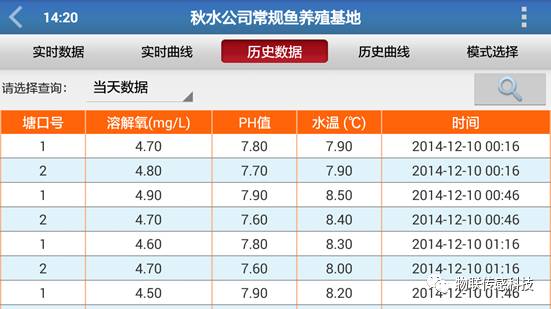

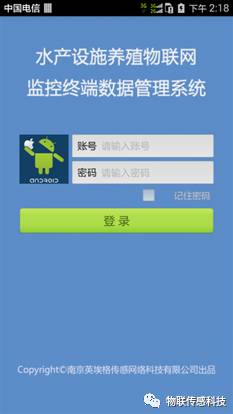

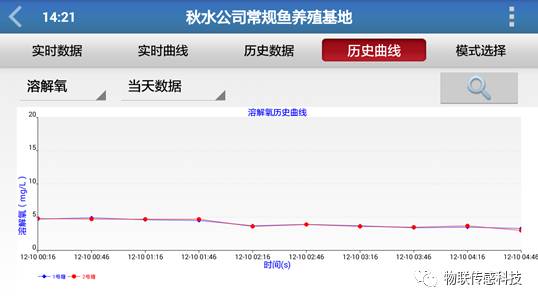

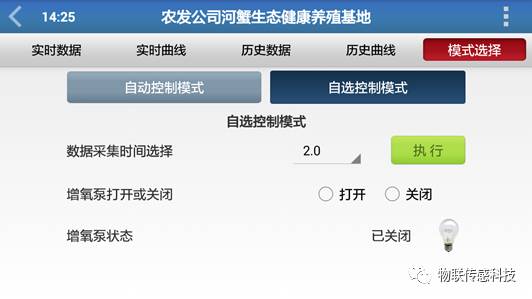

具有实时测量数据及其融合数据表格显示、曲线绘制功能；具有历史数据查询、曲线绘制功能；具有被控设备的指令控制及状态反馈显示功能、RFID质量与安全溯源。手机监控界面如图9-17至图9-21所示。
